Tlakový spínač je jedným z najzákladnejších, no často prehliadaných komponentov v systémoch riadenia tekutín a automatizácie. Je to elektromechanické alebo elektronické zariadenie, ktoré monitoruje tlak tekutiny alebo plynu v systéme a spúšťa elektrický signál, keď tlak dosiahne vopred stanovenú hodnotu. Či už aplikácia zahŕňa dodávku vody, stlačený vzduch, hydraulické okruhy alebo priemyselné stroje, tlakové spínače slúžia ako inteligentní strážcovia, ktorí udržujú systémy v prevádzke bezpečne a efektívne. oNingbo TRUPOW Industrial Trade Co., Ltd., sú naše tlakové spínače navrhnuté tak, aby spĺňali náročné požiadavky rezidenčných aj náročných priemyselných prostredí a tvoria kritickú súčasť našej komplexnejPríslušenstvo k čerpadlusortiment.
Pochopenie toho, ako tlakové spínače fungujú, ako sa vyberajú a ako sa integrujú do širších systémov, sú základnými znalosťami pre inžinierov, špecialistov na obstarávanie a manažérov zariadení. Táto príručka vás prevedie všetkým, čo potrebujete vedieť, od základného princípu fungovania po špecifikácie produktu, úvahy pri inštalácii a úlohu, ktorú tlakové spínače zohrávajú ako nevyhnutnéPríslušenstvo k čerpadluv modernom manažmente tekutín. Naša továreň strávila roky zdokonaľovaním týchto produktov, aby poskytovali maximálnu spoľahlivosť a dlhú životnosť v rôznych globálnych aplikáciách.
Jadrom každého tlakového spínača je jednoduchý, ale elegantný princíp: mechanická sila generovaná tlakom kvapaliny alebo plynu sa používa na ovládanie elektrického spínača. Keď kvapalina vstupuje do tlakového portu, tlačí na snímací prvok, najčastejšie membránu, piest alebo Bourdonovu trubicu. S narastajúcim tlakom sa snímací prvok vychyľuje, kým nedosiahne prahovú hodnotu sily nastavenú vnútorným pružinovým mechanizmom. V tomto bode pohyb vypne súpravu elektrických kontaktov, čím otvorí alebo zatvorí obvod v závislosti od konfigurácie spínača.
Tento binárny elektrický výstup, buď otvorený alebo uzavretý okruh, sa potom používa na spustenie následných akcií. Napríklad v systéme vodného čerpadla v domácnostiach spôsobí stúpajúci tlak spôsobený natlakovaním nádrže spínač prerušenie napájania motora čerpadla, čím sa zabráni pretlakovaniu. Keď tlak klesne pri spotrebe vody, pružina vráti kontakty do pôvodného stavu a čerpadlo sa reštartuje. Tento automatický cyklus sa počas životnosti produktu opakuje tisíckrát, vďaka čomu je mechanická odolnosť nevyhnutnou požiadavkou.
Naša továreň vyrába snímaciu membránu z materiálov vybraných špeciálne pre kompatibilitu s cieľovým médiom. Možnosti zahŕňajú:
Elektrické kontakty sú typicky dimenzované podľa ich zaťažiteľnosti a výdrže spínacieho cyklu. Pozlátené kontakty sa používajú v nízkoprúdových signálových obvodoch, kde je prvoradá odolnosť voči oxidácii, zatiaľ čo kontakty zo zliatiny striebra sa vyberajú pre obvody riadenia motorov s vyšším prúdom. Usporiadanie kontaktov, buď normálne otvorené (NO), normálne zatvorené (NC) alebo prepínacie (CO), musí zodpovedať riadiacej logike cieľového systému.
Moderné tlakové spínače zTRUPOW tiež obsahuje utesnené kryty s krytím IP65 alebo IP67, ktoré zaisťujú, že vlhkosť, prach a priemyselné nečistoty nemôžu ohroziť vnútorné komponenty. Táto pozornosť venovaná ochrane životného prostredia je to, čo oddeľuje priemyselný komponent s dlhou životnosťou od produktu, ktorý predčasne zlyhá v náročných poľných podmienkach.
Tlakové spínače nie sú univerzálnym produktom. Priemysel vyvinul niekoľko odlišných dizajnov, z ktorých každý je optimalizovaný pre špecifické rozsahy tlaku, typy médií a aplikačné prostredia. Vedieť, ktorý typ vyhovuje vášmu systému, je prvým krokom k spoľahlivej inštalácii.
Ide o tradičnú a najpoužívanejšiu odrodu. Mechanický snímací prvok priamo spína elektrický spínač so západkou. Sú robustné, cenovo výhodné a vhodné pre širokú škálu priemyselných a komerčných aplikácií. nášPríslušenstvo k čerpadlurad obsahuje elektromechanické tlakové spínače určené pre tlakové rozsahy od 0,5 bar do 25 bar.
Tieto zariadenia využívajú piezoelektrický alebo keramický snímač tlaku v kombinácii s integrovaným obvodom na detekciu zmien tlaku a generovanie elektronického spínacieho signálu. Ponúkajú vynikajúcu presnosť, žiadne pohyblivé časti a sú ideálne pre aplikácie, kde je rozhodujúca opakovateľnosť spínania a dlhá životnosť pri častom cyklovaní.
Namiesto merania absolútneho alebo pretlaku reagujú diferenčné tlakové spínače na rozdiel v tlaku medzi dvoma bodmi v systéme. Široko sa používajú pri monitorovaní filtra, detekcii prietoku a aplikáciách HVAC, kde stúpajúci tlakový rozdiel signalizuje zablokovaný filter alebo obmedzenú prietokovú cestu.
Vákuové spínače, ktoré sú navrhnuté tak, aby fungovali pod atmosférickým tlakom, sa používajú v sacích systémoch, vákuových baliacich zariadeniach a lekárskych prístrojoch. Vyžadujú snímací prvok schopný presne reagovať na podtlak bez mechanického zlyhania.
V tabuľke nižšie sú zhrnuté hlavné charakteristiky každého typu:
| Typ | Metóda snímania | Typický rozsah tlaku | Najlepšia aplikácia | Kľúčová výhoda |
| Elektromechanické | Membrána / piest | 0,5 - 25 bar | Čerpadlá, kompresory, HVAC | Nízka cena, vysoká spoľahlivosť |
| Elektronický / Solid-State | Piezoelektrický snímač | 0,1 - 600 bar | Presné priemyselné ovládanie | Vysoká opakovateľnosť, bez opotrebovania |
| Diferenciál | Dvojportová membrána | diferenciál 0 - 10 bar | Monitorovanie filtra, detekcia prietoku | Meria tlakový rozdiel |
| Vákuum | Kapsula / vlnovec | -1 až 0 bar | Odsávacie systémy, balenie | Funguje pod atmosférou |
Pri hodnotení tlakových spínačov pre obstarávanie alebo návrh systému uvádza produktový list iba časť príbehu. Pochopenie toho, čo každá špecifikácia skutočne znamená v praxi a ako ovplyvňuje výkon systému, je to, čo oddeľuje informované rozhodnutie od nákladnej chyby. Nižšie sú uvedené najdôležitejšie parametre na vyhodnotenie spolu s návodom, aké hodnoty treba hľadať v rôznych aplikáciách.
Nastavená hodnota je hodnota tlaku, pri ktorej sa spínač aktivuje. Rozdiel (tiež nazývaný hysterézia) je rozdiel medzi zapínacím a vypínacím tlakom. Správne nakonfigurovaný diferenciál zabraňuje rýchlym spínacím cyklom (krátkym cyklom), ktoré môžu poškodiť motory čerpadiel a znížiť životnosť komponentov.
Vyjadrené ako maximálne napätie a prúd môžu kontakty bezpečne spínať. Záťaže motora vyžadujú vyšší menovitý výkon ako odporové záťaže kvôli nárazovému prúdu. Pri spínaní indukčných záťaží, ako sú stýkače motora alebo solenoidové ventily, vždy znížte kontakty aspoň o 20 %.
Definuje odolnosť voči pevným časticiam a vode. IP65 je vhodný pre väčšinu priemyselných prostredí. IP67 alebo IP68 sa vyžaduje pre ponorné alebo vonkajšie inštalácie vystavené dažďu a umývaniu.

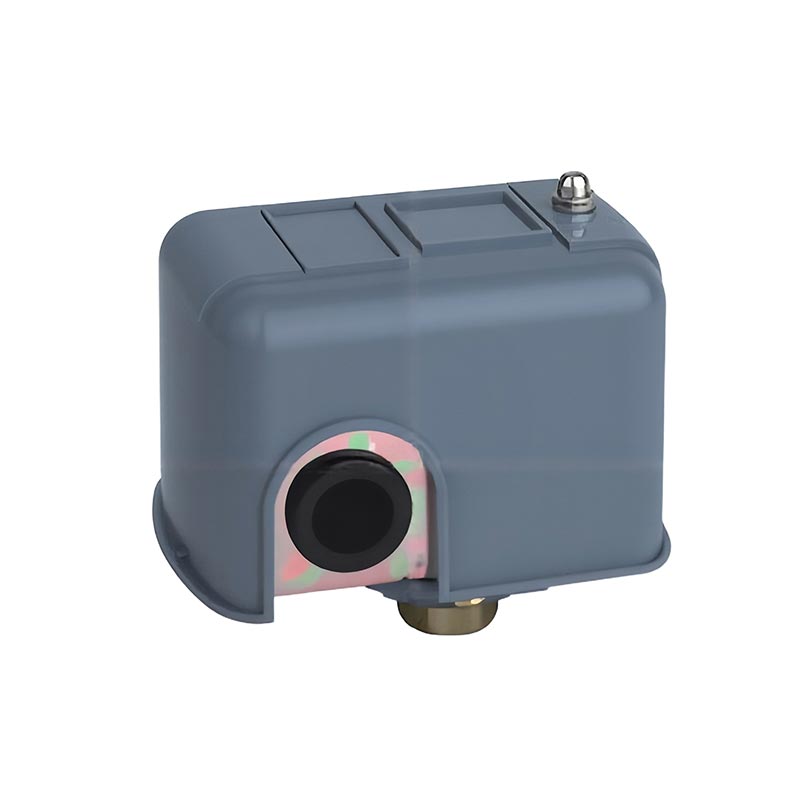

Naša kompletná tabuľka špecifikácií produktu pre štandardPríslušenstvo k čerpadluséria tlakových spínačov odNingbo TRUPOW Industrial Trade Co., Ltd.je uvedené nižšie:
| Parameter | Špecifikácia |
| Rozsah tlaku (nastaviteľný) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (v závislosti od modelu) |
| Predvolená nastavená hodnota z výroby | Zárez: 1,4 bar / Výrez: 2,8 bar (štandardný model) |
| Diferenciálny rozsah | 0,5 - 3,5 bar (nastaviteľné pomocou sekundárnej pružiny) |
| Elektrické hodnotenie | 16A / 250VAC; 10A / 380VAC |
| Konfigurácia kontaktu | 1NO + 1NC (SPDT) |
| Materiál membrány | štandard NBR; EPDM / SS voliteľné |
| Materiál na bývanie | Nylon PA66 plnený sklom; voliteľný tlakovo liaty zinok |
| Pripojenie portu | 1/4 palca BSP alebo NPT samec (iné veľkosti na vyžiadanie) |
| Ochrana proti vniknutiu | štandard IP44; IP65 voliteľné |
| Prevádzková teplota | -10 °C až +60 °C |
| Teplota média | Maximálne +70 stupňov C |
| Mechanický život | Viac ako 500 000 spínacích cyklov |
| Certifikácie | CE, RoHS, NSF/ANSI 61 (modely s pitnou vodou) |
| Hmotnosť | Pribl. 185 g |
Všestrannosť tlakového spínača je jedným z dôvodov, prečo sa stal štandardným komponentom v toľkých priemyselných odvetviach. Od najmenšieho domáceho vodného čerpadla na zvýšenie tlaku až po viacstupňovú priemyselnú kompresorovú banku, tieto zariadenia hrajú základnú úlohu v automatizovanom riadení tlaku. Naša továreň dodávaPríslušenstvo k čerpadluvrátane tlakových spínačov zákazníkom vo viac ako 40 krajinách, čo nám poskytuje hlboký prehľad o najširšom možnom rozsahu aplikácií v reálnom svete.
Ide o celosvetovo najrozšírenejšiu aplikáciu. Tlakové spínače ovládajú spustenie a zastavenie motorov vodných čerpadiel v obytných, komerčných a poľnohospodárskych podmienkach. Keď sú správne nakonfigurované, udržujú konzistentný tlak vody v distribučnom systéme bez toho, aby vyžadovali neustály manuálny zásah. Kľúčové požiadavky na túto aplikáciu zahŕňajú:
Vzduchové kompresory sa spoliehajú na tlakové spínače, ktoré cyklujú motor kompresora medzi zaťaženým a nezaťaženým stavom a udržiavajú nádrž prijímača v definovanom tlakovom pásme. Kontakty s dlhou životnosťou sú tu nevyhnutné, pretože kompresory v rušných dielňach alebo výrobných zariadeniach môžu cyklovať desiatky krát za hodinu.
V hydraulických systémoch sa tlakové spínače používajú na signalizáciu, keď okruh dosiahol svoj cieľový prevádzkový tlak, čím sa spustí ďalší krok v automatizovanom poradí. Slúžia tiež ako bezpečnostné blokovania, ktoré odstavia hydraulickú hnaciu jednotku, ak tlak klesne pod minimálnu hranicu, ktorá by mohla naznačovať netesnosť alebo poruchu čerpadla.
Vysokotlakové aj nízkotlakové spínače chránia chladiace okruhy pred prevádzkou mimo bezpečných tlakových limitov. Vysokotlakový spínač vypne kompresor, ak výtlačný tlak prekročí bezpečné maximum, zatiaľ čo nízkotlakový spínač bráni prevádzke, keď je náplň chladiva nedostatočná.
Tlakové spínače v protipožiarnych systémoch detegujú pokles tlaku v systéme spôsobený aktiváciou postrekovacej hlavice, spustením poplachového signálu a spustením pomocných alebo hlavných požiarnych čerpadiel. Spoľahlivosť a rýchlosť odozvy sú v tejto aplikácii pre bezpečnosť života absolútne rozhodujúce.
Výber tlakového spínača nie je len otázkou prispôsobenia rozsahu tlaku. Systematický výberový proces zohľadňuje médiá, elektrickú záťaž, životné prostredie, požadovanú presnosť a celkové náklady na vlastníctvo počas životnosti produktu. Nasledujúci kontrolný zoznam predstavuje metodiku nášho inžinierskeho tímuNingbo TRUPOW Industrial Trade Co., Ltd.odporúča zákazníkom pri špecifikácii tlakových spínačov pre nové inštalácie alebo výmeny.
Nižšie uvedená tabuľka poskytuje rýchlu referenčnú príručku mapujúcu bežné aplikácie na odporúčané parametre produktu:
| Aplikácia | Odporúčaný rozsah tlaku | Hodnotenie kontaktu | Hodnotenie IP | Materiál membrány |
| Domáce vodné čerpadlo | 1 - 10 bar | 16A / 250VAC | IP44 | EPDM (pitná voda) |
| Priemyselný vzduchový kompresor | 4 - 16 barov | 16A / 250VAC | IP65 | NBR |
| Hydraulická pohonná jednotka | 10 - 250 bar | 10A / 250VAC | IP65 | Nehrdzavejúca oceľ |
| Chladiaci okruh | 0 - 30 barov | 8A / 250VAC | IP44 | NBR |
| Chemické spracovanie | 0 - 25 barov | 6A / 250VAC | IP67 | Potiahnuté PTFE |
Dokonca aj ten najkvalitnejší tlakový spínač bude nedostatočný alebo predčasne zlyhá, ak je nainštalovaný nesprávne. Inštalačné postupy priamo ovplyvňujú presnosť merania, opakovateľnosť prepínania a životnosť komponentov. Nasledujúce pokyny sú prevzaté z pokynov na inštaláciu dodaných so všetkýmiPríslušenstvo k čerpadluprodukty z našej továrne a odráža najčastejšie problémy, s ktorými sa v tejto oblasti stretávame.
Väčšina elektromechanických tlakových spínačov má dva nastaviteľné pružinové mechanizmy: veľkú pružinu, ktorá ovláda vypínací (vysokú) nastavenú hodnotu, a menšiu pružinu, ktorá ovláda diferenciál. Nastavenie by sa malo vykonávať so systémom pod tlakom a kalibrovaným tlakomerom inštalovaným v blízkosti portu spínača. Zvýšte veľké napätie pružiny, aby ste zvýšili bod vyrezania; zvýšte malé napätie pružiny, aby ste rozšírili diferenciál. Pred opustením inštalácie vždy overte konečné nastavené hodnoty prostredníctvom najmenej troch úplných cyklov zapnutia a vypnutia.
Q1: Aký je rozdiel medzi tlakovým spínačom a tlakovým snímačom?
Tlakový spínač poskytuje diskrétny elektrický výstup, buď zapnutý alebo vypnutý, keď tlak prekročí definovanú nastavenú hodnotu. Neoznamuje skutočnú hodnotu tlaku ovládaču. Tlakový snímač (tiež nazývaný tlakový prevodník) generuje nepretržitý analógový alebo digitálny signál úmerný nameranému tlaku, čo umožňuje PLC alebo riadiacemu systému monitorovať tlak v reálnom čase a prijímať proporcionálne riadiace rozhodnutia. Tlakové spínače sa používajú tam, kde postačuje a je cenovo výhodné jednoduché ovládanie zapnuté-vypnuté. Tlakové snímače sa používajú tam, kde sa vyžaduje nepretržité monitorovanie, zaznamenávanie údajov alebo proporcionálne riadenie. V mnohých moderných systémoch obe zariadenia spolupracujú: tlakový snímač poskytuje monitorovanie a spätnú väzbu, zatiaľ čo vyhradený tlakový spínač poskytuje pevné bezpečnostné blokovanie nezávislé od softvéru riadiaceho systému.
Otázka 2: Prečo sa môj tlakový spínač rýchlo zapína a vypína?
Rýchle cyklovanie zapnutia a vypnutia, bežne nazývané krátke cyklovanie, je takmer vždy spôsobené jednou z troch podmienok: nedostatočným nastavením tlakového rozdielu, zamokrenou tlakovou nádobou alebo netesnosťou v systéme. Ak je rozdiel medzi nastavenou hodnotou zapnutia a vypnutia príliš malý, aj malé prirodzené kolísanie tlaku spôsobí opakované vypnutie spínača. Zamokrená tlaková nádoba (kde sa stratila prednáplň vzduchu) znamená, že nádrž neposkytuje takmer žiadne vyrovnávanie tlaku, čo spôsobuje dramatické kolísanie tlaku pri každom spustení alebo zastavení čerpadla. Netesnosť systému znamená, že tlak po zastavení čerpadla neustále klesá, čím sa spustí okamžitý reštart. Diagnostikujte tak, že najprv skontrolujete predplnenie vzduchu v tlakovej nádrži pomocou merača pneumatík, keď je systém bez tlaku. Ak je predbežné nabitie správne, mierne zvýšte rozdiel spínača. Ak krátke cyklovanie pretrváva, vykonajte systematickú skúšku tesnosti všetkých spojov a komponentov.
Otázka 3: Ako nastavím zapínací a vypínací tlak na štandardnom tlakovom spínači čerpadla?
Na štandardnom elektromechanickom tlakovom spínači čerpadla sa vypínací (vysoký) tlak nastavuje pomocou veľkej pružinovej matice umiestnenej pod krytom spínača a rozdiel (medzera medzi zapínaním a vypínaním) sa nastavuje pomocou menšej pružinovej matice. Otáčaním veľkej matice v smere hodinových ručičiek sa súčasne zvýši zapínací aj vypínací tlak, pričom sa zachová existujúci rozdiel. Otáčaním malej matice v smere hodinových ručičiek sa diferenciál rozširuje znížením vypínacieho tlaku, pričom vypínací tlak zostane nezmenený. Vždy vykonávajte úpravy v malých prírastkoch, vždy o jednu polovicu otáčky a pred vyhodnotením výsledku nechajte systému dokončiť celý cyklus. Pre presné nastavenie je nevyhnutný kalibrovaný tlakomer inštalovaný na výstupe čerpadla. Zaznamenajte konečné nastavenia do denníka údržby systému. Pozrite si list s pokynmi pre konkrétny produkt dodávaný so všetkým príslušenstvom čerpadiel od spoločnosti Ningbo TRUPOW Industrial Trade Co., Ltd. pre postupy prispôsobenia špecifické pre daný model.
Q4: Čo spôsobuje zlyhanie tlakového spínača a ako môžem predĺžiť jeho životnosť?
Najčastejšími príčinami zlyhania tlakového spínača sú opotrebovanie kontaktov v dôsledku nadmerných spínacích cyklov, únava membrány alebo chemické napadnutie nekompatibilnými médiami, prenikanie vlhkosti do elektrického krytu a mechanické poškodenie v dôsledku pretlaku alebo vodného rázu. Životnosť je možné predĺžiť niekoľkými praktickými opatreniami: pred spínač nainštalujte tlmič vodného rázu, ktorý absorbuje tlakové skoky; namontujte inline sitko na ochranu snímacieho portu pred kontamináciou časticami; overte, či je hodnotenie IP prepínača vhodné pre prostredie inštalácie; použite stýkač alebo relé na izoláciu spínacích kontaktov od veľkých indukčných záťaží namiesto priameho spínania motorových obvodov; a naplánovať ročnú kontrolu stavu kontaktu a integrity membrány ako súčasť programu preventívnej údržby. Naša továreň navrhuje naše tlakové spínače príslušenstva k čerpadlám so zosilnenými membránami a kontaktmi zo striebornej zliatiny špeciálne s cieľom maximalizovať stredný čas medzi poruchami v náročných aplikáciách s nepretržitou prevádzkou.
Otázka 5: Môže byť tlakový spínač použitý s inými tekutinami ako je voda, ako je olej alebo chemikálie?
Áno, tlakové spínače možno použiť so širokou škálou médií, ale navlhčené materiály musia byť starostlivo prispôsobené chemickým vlastnostiam, teplote a viskozite kvapaliny. Pre aplikácie s hydraulickým olejom sú zvyčajne vhodné membrány z NBR a mosadzné alebo nerezové časti zmáčané. Pre agresívne chemikálie, ako sú kyseliny, zásady alebo rozpúšťadlá, poskytuje najlepšiu odolnosť membrána potiahnutá PTFE kombinovaná s komponentmi zmáčanými z nehrdzavejúcej ocele. Pre parné aplikácie je potrebný piestový snímací prvok s vysokoteplotnými tesneniami a sifónová slučka (pigtail) by mala byť inštalovaná medzi parným potrubím a portom spínača na ochranu snímacieho prvku pred priamym kontaktom pary. Pred špecifikovaním tlakového spínača pre aplikácie bez vody si vždy prečítajte tabuľku kompatibility médií v produktovom liste. Ningbo TRUPOW Industrial Trade Co., Ltd. ponúka podporu pri konzultáciách s materiálmi, aby pomohla zákazníkom identifikovať správnu kombináciu materiálu membrány a krytu pre ich špecifické médiá a prevádzkové podmienky.
Tlakový spínač je oveľa viac než len jednoduché zariadenie na zapnutie a vypnutie. Je to automatizovaná inteligencia, ktorá udržuje čerpadlá, kompresory a hydraulické systémy v prevádzke bezpečne a efektívne bez neustáleho ľudského dohľadu. Výber správneho tlakového spínača, jeho správna inštalácia a proaktívna údržba sú tri piliere spoľahlivého výkonu systému. Od materiálu membrány až po kontaktné hodnotenie, na každej špecifikácii záleží a pochopenie týchto špecifikácií je to, čo umožňuje inžinierom a správcom zariadení robiť spoľahlivé rozhodnutia o obstarávaní.
Ako výrobca s hlbokými odbornými znalosťami vPríslušenstvo k čerpadlu, Ningbo TRUPOW Industrial Trade Co., Ltd.spája materiálové inžinierstvo, elektrotechniku a aplikačné znalosti na výrobu tlakových spínačov, ktoré fungujú konzistentne v celom rozsahu globálnych priemyselných a rezidenčných prostredí. Naše produkty sú testované podľa medzinárodných noriem, podporované komplexnou dokumentáciou a podporované pohotovým technickým tímom pripraveným pomôcť s otázkami špecifickými pre aplikáciu.
Či už špecifikujete tlakový spínač pre novú inštaláciu, vymieňate chybnú jednotku alebo hľadáte upgrade na spoľahlivejší produkt, naša továreň má sortiment produktov a aplikačné znalosti, ktoré vám pomôžu na každom kroku. nášPríslušenstvo k čerpadlukatalóg zahŕňa štandardné modely pre najbežnejšie aplikácie, ako aj riešenia na mieru pre náročné alebo neobvyklé prevádzkové podmienky.
KontaktovaťNingbo TRUPOW Industrial Trade Co., Ltd. dnes, aby sme prediskutovali vaše požiadavky na tlakový spínač. Náš technický predajný tím je pripravený pomôcť vám identifikovať ten správny produkt z našej ponukyPríslušenstvo k čerpadluposkytnite podrobné technické listy a certifikácie a spracujte vašu požiadavku rýchlo a profesionálne.
Na všetky obchodné otázky odpovedáme do 24 hodín. Oslovte našu továreň ešte dnes a dovoľte nám ukázať vám, prečo dôverujú zákazníci vo viac ako 40 krajináchNingbo TRUPOW Industrial Trade Co., Ltd.ako ich preferovaný zdrojPríslušenstvo k čerpadlua komponenty na kontrolu tekutín.
